Controller cablato con batteria prima di collegarlo ai pannelli
Alcuni clienti hanno scoperto che una volta collegate tutte le parti del sistema solare, il controller nel kit si è rotto o ha smesso di funzionare, con conseguente assenza di alimentazione dal pannello al banco batterie.

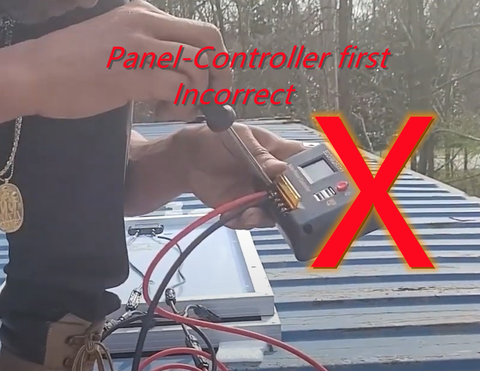

Una possibile ragione di questo errore è un cablaggio errato, qualche sfortunato collega prima il pannello solare al controller e il controller si rompe immediatamente.
Seguire il collegamento del kit pannelli solari
Collegare PRIMA il cavo di collegamento della batteria al regolatore di carica, quindi collegare il/i pannello/i solare/i al regolatore di carica.
Non collegare MAI il pannello solare al regolatore di carica prima della batteria.
Quindi la regola di cablaggio corretta per un sistema solare completo (array di moduli, controller, batteria e inverter) è:

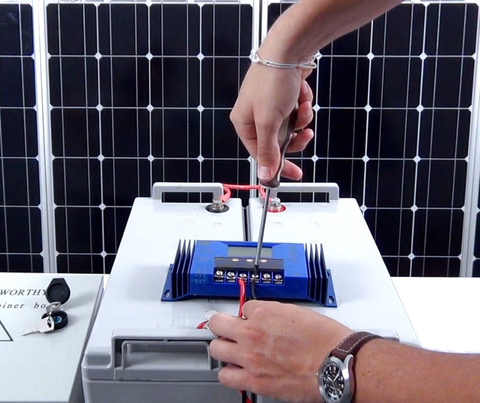

Passaggio 1: collegare il controller alla batteria
Passaggio 2: collegare il controller all'array di pannelli solari

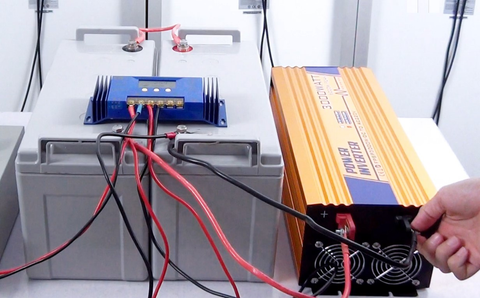

Passaggio 3: collegare il banco batterie all'inverter
La regola di cablaggio è necessaria e perché?
SÌ, la corretta sequenza di collegamento è fondamentale per la costruzione senza errori di un impianto solare.
La fonte della batteria definisce la tensione del sistema, è un'alimentazione stabile che consente di programmare il regolatore di carica, il punto chiave per il cablaggio è come il regolatore ottiene la sua potenza operativa per regolare l'energia solare.
Sebbene un regolatore di ingresso FV possa accendersi, la fonte di alimentazione del pannello è instabile, la sua corrente è in tensione flottante e in alcuni casi la connessione diretta può danneggiare i regolatori di carica se mancano di determinate protezioni.
